Održavanje i kontrola rizika statičkih ručnih ventila u industrijskim sustavima

Koje su uobičajene vrste ručnih ventila?

Ručni ventili najčešći su tip ventila u industrijskim sustavima za kontrolu tekućina i naširoko se koriste u naftnoj, kemijskoj, elektroenergetskoj, metalurškoj, obradi vode, proizvodnji papira, farmaceutskoj, prehrambenoj i drugim industrijama. Ručni ventili koriste ručke za ručno upravljanje, ručne kotače, lančanike i druge mehaničke uređaje za otvaranje i zatvaranje ili podešavanje protoka medija. Jednostavne je strukture, jednostavan za korištenje, ekonomičan i pouzdan te je nezamjenjiva komponenta u industrijskim cjevovodnim sustavima. Prema različitim strukturnim oblicima, principima rada i primjenjivim prilikama, ručni ventili mogu se uglavnom podijeliti u sljedeće uobičajene tipove:
Ručni zasun
Ručni zasun ostvaruje on-off kontrolu tekućine pomicanjem klinastog ili paralelnog zasuna gore-dolje. Kontaktna površina između vrata i sjedišta ventila je velika tijekom otvaranja i zatvaranja, što je prikladno za potpuno otvaranje ili potpuno zatvaranje, ali nije prikladno za često otvaranje i zatvaranje ili prigušivanje. Ručni zasun ima prednosti niskog otpora tekućine, dobrog brtvljenja, jednostavne strukture i dugog vijeka trajanja. Široko se koristi u naftovodima, obradi vode, sustavima elektrana i drugim radnim uvjetima s visokim zahtjevima za brtvljenje.

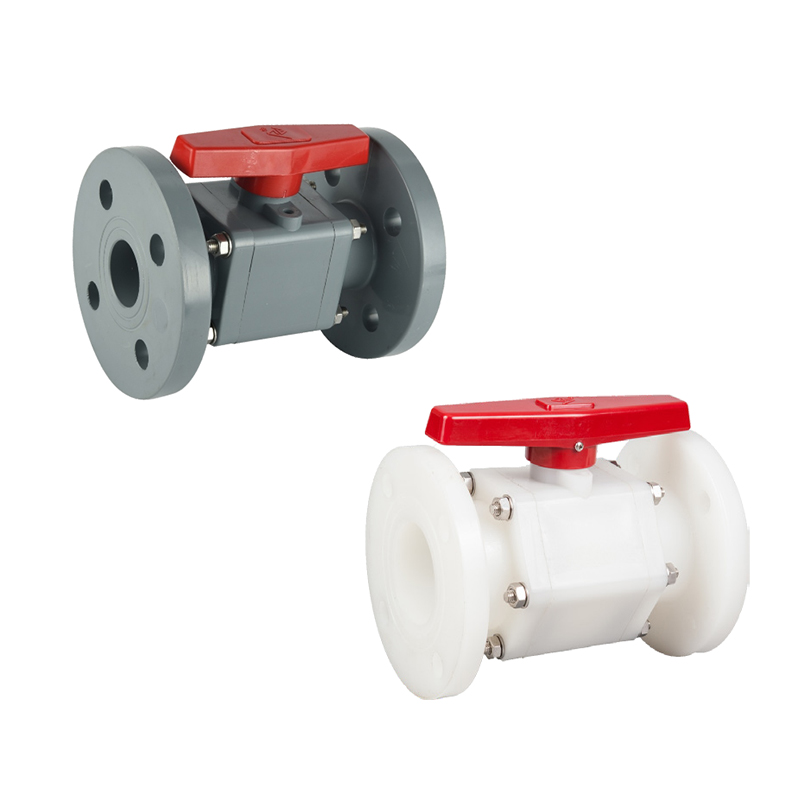

Ručni kuglasti ventil
Ručni kuglasti ventil koristi kuglu za rotiranje 90° oko osi ventila za kontrolu protoka medija. Kuglasti ventil se brzo otvara i zatvara, ima mali radni moment i ima izvrsne performanse brtvljenja. Posebno je prikladan za sustave koji zahtijevaju brzo otvaranje i zatvaranje te čest rad. Pogodan je za čiste tekućine, plinove i korozivne medije. Naširoko se koristi u petrokemijskoj industriji, industriji prirodnog plina, farmaciji, proizvodnji papira i drugim industrijama. Njegova kompaktna struktura posebno je prikladna za ugradnju u ograničenim prostorima.
Ručni zaporni ventil
Ručni zaporni ventil podešava protok pomicanjem diska ventila u okomitom smjeru duž središnje linije sjedišta ventila. U usporedbi sa zasunom, zaporni ventil ima bolje performanse podešavanja, ali je otpor tekućine relativno velik. Zaporni ventil je prikladan za prilike u kojima je potrebna precizna kontrola protoka ili tlaka, kao što su kotlovska oprema, parni sustavi, kemijski procesi itd. Zaporni ventil ima jednostavnu strukturu i jednostavan je za održavanje, a često se koristi u malim i srednjim cjevovodima.
Ručni leptir ventil
Ručni leptir ventil koristi ploču ventila u obliku diska koja se okreće oko osi ventila za otvaranje i zatvaranje srednjeg kanala. Ima kompaktnu strukturu, malu težinu i nisku cijenu te je posebno prikladan za upravljanje ventilima velikog promjera. Obično se koristi u obradi vode, sustavima klimatizacije, cjevovodima za zaštitu od požara, industriji hrane i pića. Iako učinak brtvljenja nije tako dobar kao kod kuglastih ventila i zasuna, ima očite prednosti u prilikama osjetljivim na prostor i težinu. Poboljšani proizvodi kao što su dvosmjerne brtve i ekscentrični leptir ventili mogu učinkovito povećati područje primjene.
Ručni čep ventil
Dijelovi za otvaranje i zatvaranje ručnog zapornog ventila su stožasti ili cilindrični čepovi, koji se otvaraju i zatvaraju rotacijom. Njegov kanal protoka obično je ravnopravan s malim otporom tekućine. Struktura je jednostavna i pogodna za često otvaranje i zatvaranje. Naširoko se koristi u eksploataciji naftnih polja, prijenosu plina, urbanim mrežama cjevovoda i drugim područjima. Budući da su čepni ventili skloni habanju, moderni čepni ventili često koriste podmazivanje ili mekane brtvene strukture kako bi se poboljšao radni vijek i učinkovitost brtvljenja.

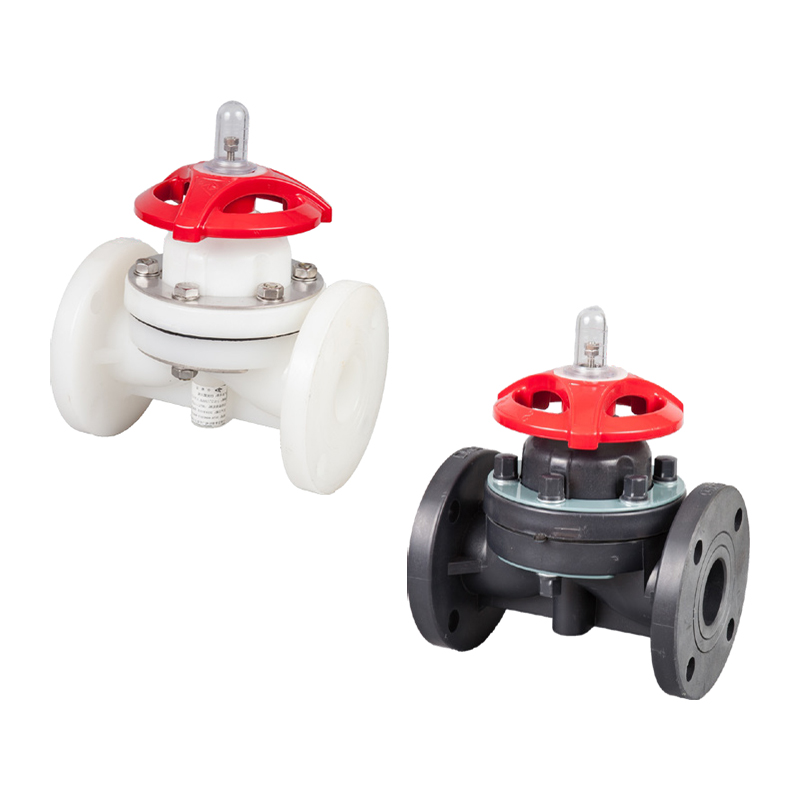

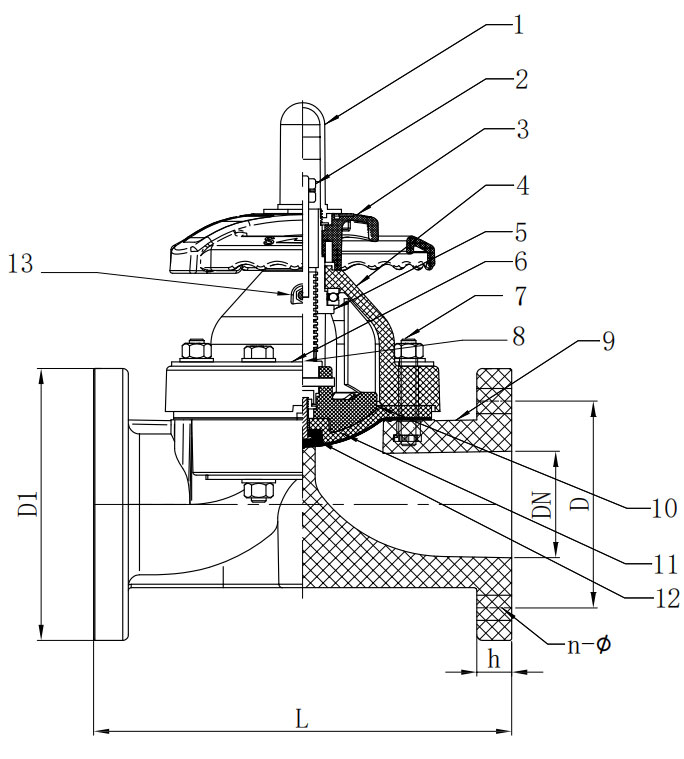

Ručni membranski ventil
The ručni membranski ventil koristi fleksibilnu dijafragmu kao dio za otvaranje i zatvaranje, što je pogodno za kontrolu cjevovodnih sustava koji sadrže čvrste čestice, korozivne medije ili viskozne tekućine. Njegova najveća prednost je što nema metalnog dijela u kontaktu s medijem, čime se izbjegavaju problemi korozije i onečišćenja. Prikladan je za procesne tokove visoke čistoće kao što su farmaceutski proizvodi, hrana i biokemikalije, a široko se koristi u CIP/SIP sustavima. Zbog svoje posebne strukture, prikladno je popraviti i zamijeniti dijafragmu.

Ručni igličasti ventil
Igličasti ventil koristi vitku stožastu jezgru ventila za točnu kontrolu malih protoka. Uglavnom se koristi u visokopreciznoj regulaciji tekućine, kao što su instrumentacijski sustavi, sustavi za uzorkovanje, hidraulički ili pneumatski kontrolni krugovi. Kompaktna struktura, visoka točnost regulacije, široko se koristi u znanstvenim istraživanjima, laboratorijima i visokotlačnim plinskim uređajima.
Ručni povratni ventil
Iako nepovratni ventili obično rade automatski, neki sustavi koriste nepovratne ventile s ručnim funkcijama. Koristi se za sprječavanje srednjeg povratnog toka i omogućavanje ručne intervencije u posebnim okolnostima. Obično se koristi u situacijama visoke sigurnosti kao što su visokotlačni kotlovi, crpne stanice, spremnici za skladištenje kemikalija itd.

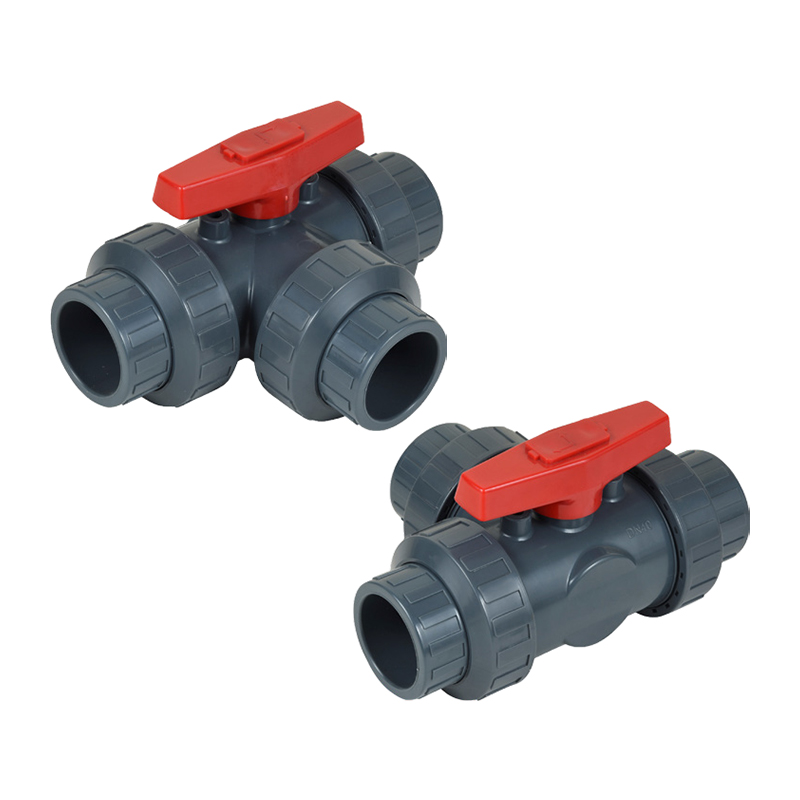

Ručni trosmjerni ventil
Trosmjerni ručni ventili mogu se podijeliti na strukture "T-tipa" i "L-tipa", pogodne za promjenu smjera tekućine ili ostvarivanje višekanalnog prebacivanja. Uglavnom se koristi u sustavima miješanja, preusmjeravanja ili premosnice, a naširoko se koristi u HVAC, obradi hrane i prespajanju cjevovoda. Fleksibilan rad, raznolika struktura, može se kombinirati s kuglastim ventilima, čepnim ventilima i drugim oblicima dizajna.

Koja je razlika između ručnih kuglastih ventila i ručnih zasuna u strukturi i načinu brtvljenja?

Ručni kuglasti ventili i ručni zasuni su dva uobičajena ventila za zatvaranje cjevovoda, koji se široko koriste u industrijskim sustavima kao što su naftni, kemijski, metalurški, elektroenergetski i građevinski. Iako oba imaju ulogu otvaranja i zatvaranja tekućina i presijecanja prolaza u smislu funkcije, postoje bitne razlike u njihovom strukturnom dizajnu, principu brtvljenja, izvedbi i primjenjivim scenarijima.
Razlike u strukturnom dizajnu
Strukturna jezgra ručnog kuglastog ventila je šuplja kugla, koja kontrolira uključivanje i isključivanje medija rotiranjem kugle. Kugla je obično čvrsta metalna kugla s rupom, koja je aksijalno povezana sa vretenom ventila. Kuglasti ventil je obično struktura s četvrtinom okreta i treba se okrenuti samo za 90° da bi se prebacio iz potpuno otvorenog u potpuno zatvoreno. Struktura tijela ventila je uglavnom dvodijelna ili trodijelna, što je pogodno za održavanje i zamjenu unutarnjih dijelova. Površina kugle je precizno strojno obrađena i surađuje s brtvenim sjedištem kako bi se formirao brtveni par. Cjelokupna struktura je kompaktna i lagana, što se lako postavlja na mjesta s ograničenim prostorom.
Glavne strukturne komponente ručne zasune su klinaste ili paralelne zasune, koje se otvaraju i zatvaraju okomitim podizanjem zasuna prema gore i dolje. Vrata se dižu i spuštaju uzduž spiralnog gibanja stabla ventila, obično strukture s više okreta, a proces otvaranja i zatvaranja je relativno spor. Tijelo zasuna općenito je integralni odljevak s dubokom unutarnjom šupljinom i velikim konstrukcijskim dimenzijama. Budući da se zasun mora u potpunosti podići do vrha šupljine ventila da bi se potpuno otvorio, ručni zasun ima veće zahtjeve za prostorom i radnim momentom nego kuglasti ventil.
Razlika u načinu brtvljenja
Ručni kuglasti ventil ima strukturu čeone brtve. Brtveni par nastaje kontaktom između površine kugle i brtvenog sjedišta, koje je obično izrađeno od politetrafluoretilena (PTFE), ojačanog polimera, metala ili kompozitnog materijala. Kuglica je uvijek u kontaktu s brtvenom površinom tijekom rotacije, a učinkovito brtvljenje se postiže dizajnom plutajuće ili fiksne kuglice. Kuglasti ventil ima izvrsne performanse brtvljenja i izuzetno nisku stopu propuštanja, što je posebno pogodno za radne uvjete s visokim zahtjevima za nultim propuštanjem. Neki kuglasti ventili visoke klase također imaju dvosmjerno brtvljenje i vatrootporne i antistatičke strukture za poboljšanje sigurnosti sustava.
Ručni zasun ima žičanu brtvenu strukturu. Brtveni par čine rubovi s obje strane zasuna i brtvena površina sjedišta ventila. Brtvena površina uglavnom je izrađena od metalnih materijala kao što su legirani čelik, tvrde legure i stelit. Brtvljenje ovisi o suradnji srednjeg tlaka i sile zatezanja klina vrata, a učinak brtvljenja nije tako dobar kao kuglasti ventil u uvjetima niskog tlaka. Zbog jakog trenja između vrata i sjedišta ventila tijekom procesa otvaranja i zatvaranja, lako se nosi, a zahtjevi za točnost obrade i montaže su visoki. Neki zasuni koriste elastična zasuna ili tlačne samobrtvene strukture za poboljšanje brtvljenja, ali njihova ukupna brtvena izvedba još uvijek je malo inferiorna u odnosu na kuglaste ventile.
Razlike u izvedbi otvaranja i zatvaranja
Ručni kuglasti ventil se brzo otvara i zatvara, ima nizak okretni moment i jednostavan je za rukovanje. Njegov kut rotacije je samo 90°, što je prikladno za sustave koji često rade ili zahtijevaju brzo prekidanje medija. Nema trenja tijekom procesa otvaranja i zatvaranja, a radnja je stabilna, što je posebno pogodno za prilike koje zahtijevaju hitno isključivanje.
Ručni zasun se otvara i zatvara polagano, a ručni kotač treba okrenuti nekoliko puta da bi se dovršila cijela operacija. Zbog dugog pomicanja zasuna gore-dolje, zajedno s mehaničkim gubitkom mehanizma za prijenos navoja stabla ventila, postupak rada je dugotrajan i naporan. Nije prikladan za često otvaranje i zatvaranje, ali ima pouzdanu sposobnost dugotrajnog brtvljenja u cjevovodnim sustavima velikog promjera niske frekvencije.
Razlike u opsegu primjene
Ručni kuglasti ventil prikladan je za sustave cjevovoda koji zahtijevaju brzo otvaranje i zatvaranje, dobro brtvljenje i mali otpor protoka. Posebno je prikladan za industrije sa strogom kontrolom istjecanja kao što su prirodni plin, rafinirana nafta, fine kemikalije, farmaceutski proizvodi i obrada vode. Ima kompaktnu strukturu i fleksibilnu instalaciju te je pogodan za opremu ili ogranke cjevovoda s ograničenim prostorom.
Ručni zasuni prikladni su za glavne cjevovode velikih promjera, rada niske frekvencije i malih promjena tlaka. Naširoko se koriste u položaju glavnog ventila u postrojenjima za vodu, grijanju, električnoj energiji, metalurgiji i drugim sustavima, a posebno su prikladni za upotrebu kao uređaji za isključivanje. Njegov otpor protoku je izuzetno nizak, a gotovo da nema pada tlaka u potpuno otvorenom stanju, što je povoljnije za sustave prijenosa na velike udaljenosti.
Kapacitet protoka i gubitak tlaka
Kanal unutar kugle ručnog kuglastog ventila često je projektiran s punim provrtom. Medij nema gotovo nikakvog otpora protoku kada prolazi kroz ventil i ne stvara se očiti pad tlaka. Ima mali utjecaj na učinkovitost sustava i prikladan je za tokove procesa koji zahtijevaju učinkovit prijenos.
Ručni zasuni također imaju mali otpor protoka u potpuno otvorenom stanju, ali su skloni turbulencijama i vibracijama kada su djelomično ili nepotpuno otvoreni. U usporedbi s kuglastim ventilima, veća je vjerojatnost da će njihove lokalne strukture uzrokovati eroziju medija, što zauzvrat utječe na vijek trajanja brtvene površine.

Kako odabrati ručne ventile za prehrambenu ili farmaceutsku industriju

U prehrambenoj i farmaceutskoj industriji, ručni ventili ne samo da imaju osnovne funkcije otvaranja, zatvaranja, regulacije i rezanja, već su također povezani sa sigurnošću proizvoda, čistoćom i sukladnošću proizvodnje. Budući da ove industrije imaju iznimno visoke zahtjeve za higijenu, materijale i sposobnosti protiv onečišćenja, odabir mora strogo slijediti relevantne industrijske standarde i u potpunosti uzeti u obzir faktore kao što su karakteristike medija, tijek procesa, metode čišćenja i dezinfekcije i materijali strukture ventila.
Strukturalni dizajn koji zadovoljava higijenske standarde
Prehrambena i farmaceutska industrija imaju izuzetno visoke zahtjeve za čistoću površina opreme. Ručni ventili moraju imati karakteristike kao što su bez mrtvih kutova, bez zadržavanja i jednostavno čišćenje. Pri odabiru treba dati prednost proizvodima ventila koji zadovoljavaju higijenske certifikate kao što su EHEDG (Europska grupa za dizajn higijenskog inženjerstva), 3-A (Standardi Američke udruge za higijenu mliječnih proizvoda) i FDA (Američka agencija za hranu i lijekove). Šupljina ventila trebala bi imati dizajn s punim provrtom kako bi se osiguralo glatko strujanje medija bez zadržavanja; unutarnju površinu treba elektrolitički polirati, a hrapavost treba kontrolirati unutar Ra ≤ 0,4 μm kako bi se izbjeglo prianjanje bakterija.
Izbor materijala za tijelo ventila i materijala za brtvljenje
Odabir materijala izravno utječe na otpornost na koroziju, temperaturnu otpornost i biokompatibilnost ventila. Prehrambena i farmaceutska industrija preporučuju upotrebu nehrđajućeg čelika 316L kao glavnog materijala za tijelo ventila zbog njegove izvrsne otpornosti na koroziju i zavarljivosti te njegove sposobnosti da izdrži kiselo, alkalno i visokotemperaturno parno okruženje koje se obično koristi u CIP (Clean-in-Place) i SIP (Sterilize-in-Place) sustavima. Brtve trebaju biti izrađene od FDA-certificiranog politetrafluoroetilena (PTFE), EPDM (etilen propilen dien monomer gume) ili FKM (fluoroguma) i drugih materijala s dobrom kemijskom otpornošću i otpornošću na toplinu kako bi se osiguralo da medij nije kontaminiran.
Jednostavan za CIP/SIP čišćenje i sterilizaciju
Tijekom proizvodnje hrane i lijekova, sustav cjevovoda potrebno je redovito čistiti na mjestu (CIP) i sterilizirati parom na mjestu (SIP). Struktura ventila mora biti kompatibilna s ovom vrstom čišćenja. Prilikom odabira razmotrite ima li šupljina ventila funkciju automatskog pražnjenja, može li postići čišćenje bez ostataka, ima li brtva otpornost na visoke temperature (≥150°C) i podržava li ventil vrijeme ciklusa sterilizacije (općenito je potrebno da bude više od 30 minuta). Strukture trosmjernih ventila, membranskih ventila i aseptičnih ventila za uzorkovanje su optimizirane i prikladnije za takve procese.
Preferirani tipovi sanitarnih ventila kao što su membranski ventili i leptir ventili
Membranski ventili naširoko se koriste na mjestima s visokim zahtjevima za čistoćom jer njihov medij dolazi u kontakt samo s unutarnjom šupljinom tijela ventila i materijala dijafragme. Njegova struktura je jednostavna i nema prostora za zadržavanje u šupljini ventila, što je posebno pogodno za prijenos visoko viskoznih, čvrstih čestica ili korozivnih medija. Leptir ventili imaju karakteristike kompaktne strukture, male težine i brzog otvaranja i zatvaranja. Često se koriste u situacijama niskog tlaka ili visokog protoka, posebno za punjenje, filtraciju i transport. Sanitarni leptir ventili obično su opremljeni brzootpuštajućim spojnim spojevima, koji se lako rastavljaju, čiste i održavaju na licu mjesta, a zadovoljavaju GMP specifikacije.
Metoda spajanja mora zadovoljiti sanitarne zahtjeve
Način spajanja ručnih ventila izravno je povezan sa sanitarnim brtvljenjem. Trebalo bi dati prednost metodama sanitarnog spajanja kao što su tip stezaljke, tip zavarivanja ili tip prirubnice. Spoj stezaljke može se brzo rastaviti i sastaviti, pogodan za opremu koja se često čisti; spoj tipa zavarivanja ima dobru strukturnu čvrstoću i brtvljenje, pogodan za stalne montaže; Prirubnički spoj uglavnom se koristi u velikim sustavima, ali mora se odabrati sanitarna brtvena struktura prirubnice. Bez obzira na metodu, površina za brtvljenje mora održavati točnost obrade i završnu obradu kako bi se izbjegao rast mikroba.
Zaštita od miješanja i kontrola serije
Proizvodni procesi s više vrsta i malim serijama u prehrambenoj i farmaceutskoj industriji zahtijevaju veću pouzdanost u prebacivanju i brtvljenju ventila. Strukture poput ventila s dvostrukim sjedištem ili ventila protiv miješanja trebaju biti odabrane kako bi se spriječila unakrsna kontaminacija između serija. Ventil bi trebao imati funkciju metalnog graničnog pozicioniranja kako bi se spriječilo ostatke ili miješanje zbog pogrešnog rada; u isto vrijeme, trebao bi podržavati snimanje parametara procesa kako bi se zadovoljili GMP zahtjevi sljedivosti.
Usklađenost s GMP i zahtjevima za validaciju
Prema zahtjevima Dobre proizvođačke prakse (GMP) za farmaceutsku proizvodnju, oprema treba imati dobru provjerljivost i konzistentnost. Odabrani ručni ventil trebao bi imati dokumente o validaciji, uključujući certifikaciju materijala, izvješće o ispitivanju materijala za brtvljenje, izvješće o ispitivanju tlaka, certifikaciju hrapavosti površine, nacrte za ugradnju, itd. U isto vrijeme, proizvođač mora osigurati IQ (potvrda o ugradnji)/OQ (potvrda o radu)/PQ (potvrda o učinku) podršku za dokumente kako bi ispunio pregled sustava upravljanja kvalitetom.
Procjena otpornosti na koroziju i životnog vijeka
Uobičajeni mediji u prehrambenoj industriji, kao što su mliječni proizvodi, sok, sojin umak i alkohol, imaju određenu kiselost i lužnatost; u farmaceutskoj industriji, poput etanola, vodikovog peroksida i kiselih dezinficijensa, vrlo su korozivni. Struktura ventila mora biti u stanju izdržati dugotrajnu eroziju sredstvima za čišćenje i kemijskim reagensima uz osiguravanje radnog vijeka. To je rec
