Zašto kuglasti ventili nisu prikladni za prigušnicu ili kontrolu protoka

1. Temeljni dizajn kuglastih ventila: posvećen izolaciji

Temeljni dizajn a Ručni kuglasti ventil diktira njegovu optimalnu upotrebu kao On/Off izolacijski ventil—posebno za potpuno otvoren i potpuno zatvoren servis. Njegova središnja komponenta, sferna lopta, sadrži probušeni otvor. Kada je ventil potpuno otvoren, ovaj priključak savršeno se poravnava s provrtom cjevovoda, nudeći minimalan otpor protoku i uvjete gotovo ravnog protoka. Ova karakteristika "brzog pokretanja i malog pada tlaka" je primarna prednost kuglastog ventila.

Međutim, jednom kada se ventil postavi u položaj za prigušivanje (djelomično otvoren), izvedba i dugovječnost ventila ozbiljno su ugroženi. U stručnoj terminologiji, standardni kuglasti ventili namijenjeni su za izolaciju, a ne za kontrolu.

2. Kavitacija i erozija: Razaranje uslijed promjena brzine

Kada se za prigušivanje koristi kuglasti ventil, drastično smanjenje površine protoka stvara Venturijev učinak između kugle i sjedišta. To uzrokuje ekstremno visoku brzinu tekućine, praćenu naglim padom statičkog tlaka.

• Kavitacija: Ako je medij tekući, lokalni tlak može pasti ispod tlaka pare tekućine, što dovodi do trenutnog stvaranja mjehurića pare. Kako se tekućina ubrzava i tlak se oporavlja nizvodno, ti se mjehurići nasilno kolabiraju (implodiraju). Ovaj kolaps generira intenzivne lokalne udarne valove pritiska, uzrokujući ozbiljna oštećenja od udubljenja (udubljenje) na površini lopte i donjem sjedištu.

• Erozija: U medijima koji sadrže čvrste čestice, mulj ili tekućine velike brzine, abrazivno trošenje unutarnjih dijelova ventila je razorno. Čestice udaraju o izloženi rub kugle i sjedište ventila pri ekstremno velikim brzinama, uzrokujući brzo trošenje materijala, ugrožavajući površinu za brtvljenje i dovodeći do unutarnjeg curenja.

3. Karakteristike nelinearnog protoka: Poteškoće u održavanju preciznosti upravljanja

Idealan ventil za regulaciju protoka trebao bi imati karakterističnu krivulju jednakog postotka ili linearnog protoka, koja osigurava stabilnu i preciznu regulaciju protoka preko različitih stupnjeva otvaranja.

Standardni kuglasti ventili, međutim, pokazuju vrlo nelinearnu krivulju karakteristike protoka:

• 90% do 100% otvoreno: Promjena brzine protoka je minimalna; "učinkoviti regulacijski raspon" je vrlo uzak.

• Otvoreno od 0% do 30%: Mala promjena u otvaranju ventila rezultira ogromnim, nekontroliranim skokom protoka.

Ova nelinearnost znači da operateri ili automatski kontrolni sustavi ne mogu postići preciznu postavku protoka kroz mala podešavanja ventila. U području niskog otvaranja, ventil je pretjerano osjetljiv na promjene, što dovodi do fluktuacija protoka i oscilacija sustava, što značajno ugrožava stabilnost upravljanja procesom.

4. Brzo trošenje sjedala i visok rizik od curenja

Kuglasti ventili obično koriste meka sjedišta (npr. PTFE, RPTFE) kako bi se postigla izvrsna izvedba zatvaranja nepropusnog za mjehuriće (bez curenja).

Pod uvjetima prigušivanja, strujanje velike brzine gura se kroz uski otvor između kugle i sjedala, stvarajući snažan "jetting" efekt. Ovaj mlaz izravno napada mekani materijal sjedala, uzrokujući da meka sjedala brzo dožive eroziju, deformaciju ili čak ljuštenje materijala.

Nakon što se dosjedna površina ošteti, pouzdanost kuglastog ventila u nulto curenje je trajno ugrožena. Čak i kada je potpuno zatvoren, medij će curiti kroz oštećene prolaze, što je neprihvatljivo za sustave koji zahtijevaju strogu izolaciju (npr. sustavi Double Block i Bleed). Česte operacije prigušivanja drastično skraćuju životni vijek kuglastog ventila, povećavajući troškove održavanja i zastoje.

5. Podložnost zaklinjenju i velikom radnom momentu

Kada se dugo radi u djelomično otvorenom položaju, posebno s medijima koji sadrže nečistoće ili viskozne tvari, neizloženi dio površine kuglice (brtveno područje koje je u kontaktu sa sjedištem) sklon je nakupljanju čvrstih čestica ili naslaga koksa.

Kada operater pokuša zatvoriti ili otvoriti kuglasti ventil iz položaja za prigušivanje, te nakupljene naslage mogu se zaglaviti između kugle i sjedišta, što dovodi do:

1. Značajno povećanje radnog momenta, što otežava ručno aktiviranje ili zahtijeva preveliki aktuator.

2. Naslage koje bruse površinu kugle i sjedala tijekom procesa ciklusa, uzrokuju daljnja oštećenja brtvljenja, što potencijalno može dovesti do zaglavljivanja ili zaključavanja ventila.

6. Profesionalne alternative: izbor regulacijskih ventila

Za primjene koje zahtijevaju precizno i trajno prigušivanje, industrija obično koristi namjenski izrađene regulacijske ventile:

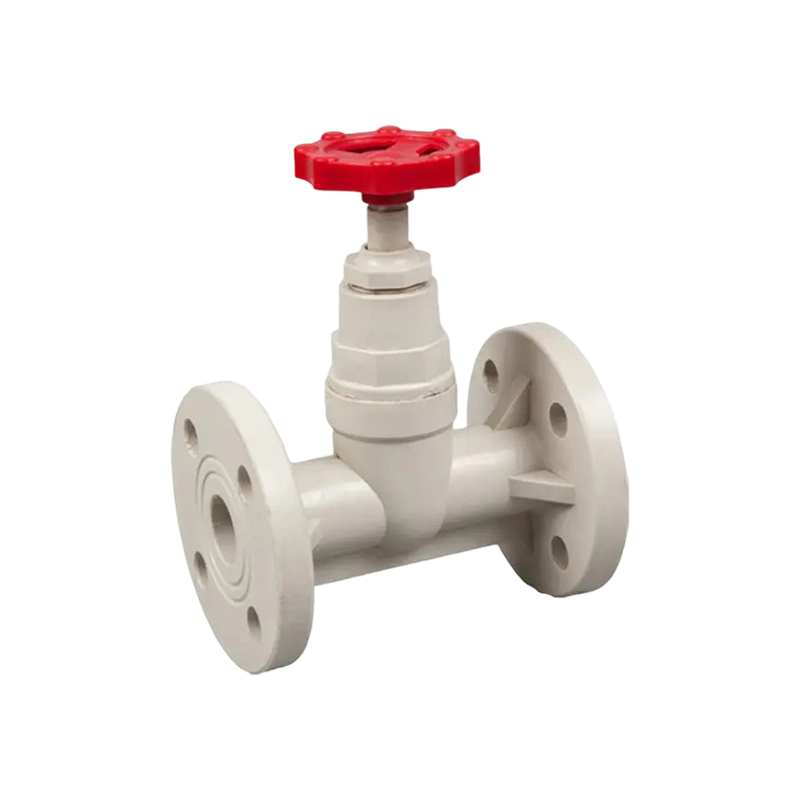

• Kutni ventili ili kutni ventili: njihova unutarnja geometrija protoka posebno je dizajnirana da izdrži prigušivanje visokog diferencijalnog tlaka. Udar tekućine usmjeren je prema lako zamjenjivoj oblogi (čep i sjedište).

• Kuglasti ventili s V-otvorima: Zadržavši strukturu kugle, ovi ventili imaju otvor u obliku slova V ili parabolični otvor urezan u kuglu ili sjedište. Ovaj dizajn učinkovito poboljšava karakteristike protoka, omogućujući bolju preciznost regulacije čak i pri malim otvorima, što ih čini idealnim izborom za usluge umjerenog prigušivanja.
