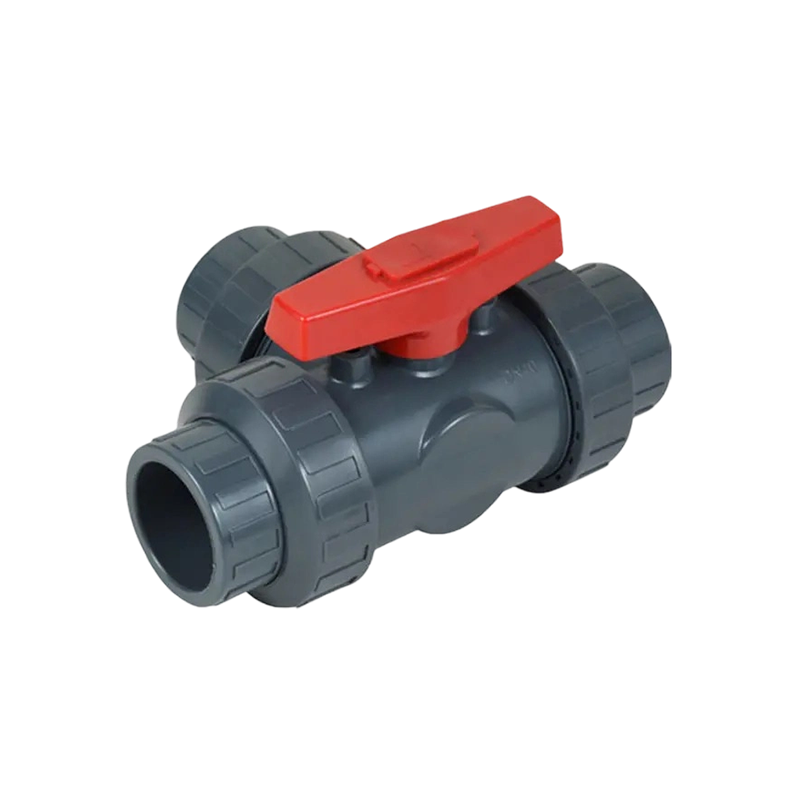

Trosmjerni kuglasti ventili (horizontalni tip) pružaju istu funkciju preusmjeravanja i miješanja kao vertikalna trosmjerna serija, s konfiguracijom kugle u obliku slova L i vodoravnom orijentacijom otvora prikladnim za instalacije gdje treći priključak treba ići u liniji s cijevi, a ne gore ili dolje.
Ključne karakteristike:
• Dijelovi, materijali i dimenzije odgovaraju seriji vertikalnih trosmjernih kuglastih ventila, tako da postrojenja koja specificiraju obje orijentacije mogu održavati dosljedne standarde rezervnih dijelova i materijala u cijeloj instalaciji.
• Kugla u obliku slova L usmjerava protok između dva od tri otvora istovremeno, omogućujući preusmjeravanje usluge između vodoravno postavljenih grana.
• Materijali za kućište dostupni su u UPVC i PPH standardu, dok su drugi materijali dostupni na zahtjev kako bi odgovarali zahtjevima specifične kemijske kompatibilnosti ili temperature.
• Horizontalni raspored otvora odgovara rasporedu cjevovoda gdje su okomiti spojevi grana nepraktični zbog prostora iznad glave ili strukturalnih ograničenja.
Odabir između okomitih i vodoravnih trosmjernih konfiguracija uvelike se svodi na fizički raspored cjevovodnog sustava i mjesto gdje se treća spojna točka treba usmjeriti, dajući inženjerima fleksibilnost da uklope ventil u raspoloživi prostor bez redizajniranja okolne cijevi.
Tipične primjene uključuju vodoravne sustave za skretanje grana, procesne vodove postavljene duž zidova ili kroz tijesne prostore iznad glave i bilo koju instalaciju gdje standardna vertikalna orijentacija trosmjernog ventila ne odgovara dostupnoj geometriji cjevovoda. Opcije materijala u UPVC i PPH podržavaju i opću opskrbu vodom i kemijske usluge kao i procesne linije s povišenom temperaturom.
