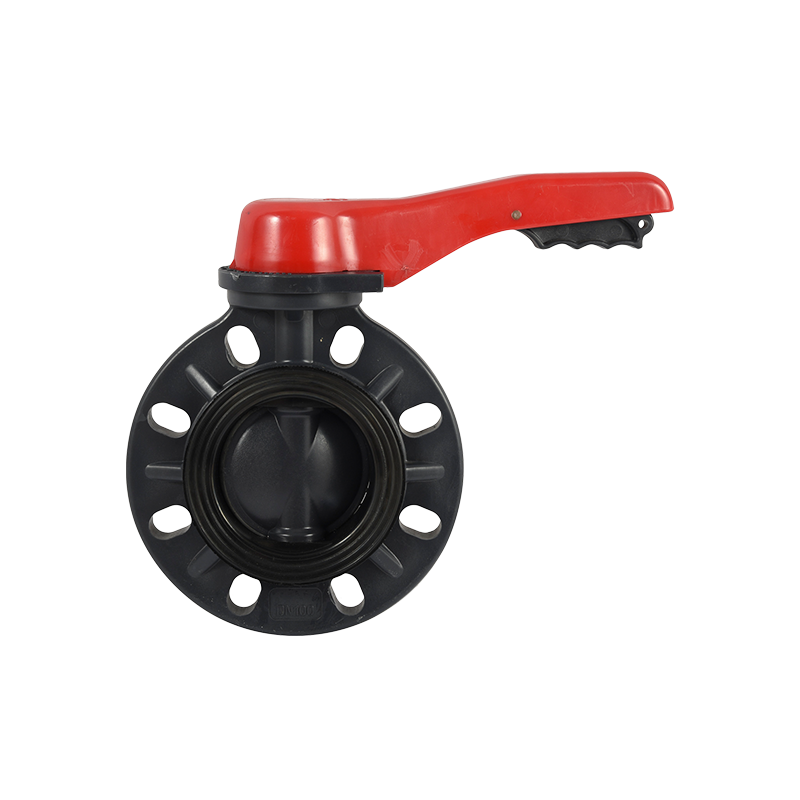

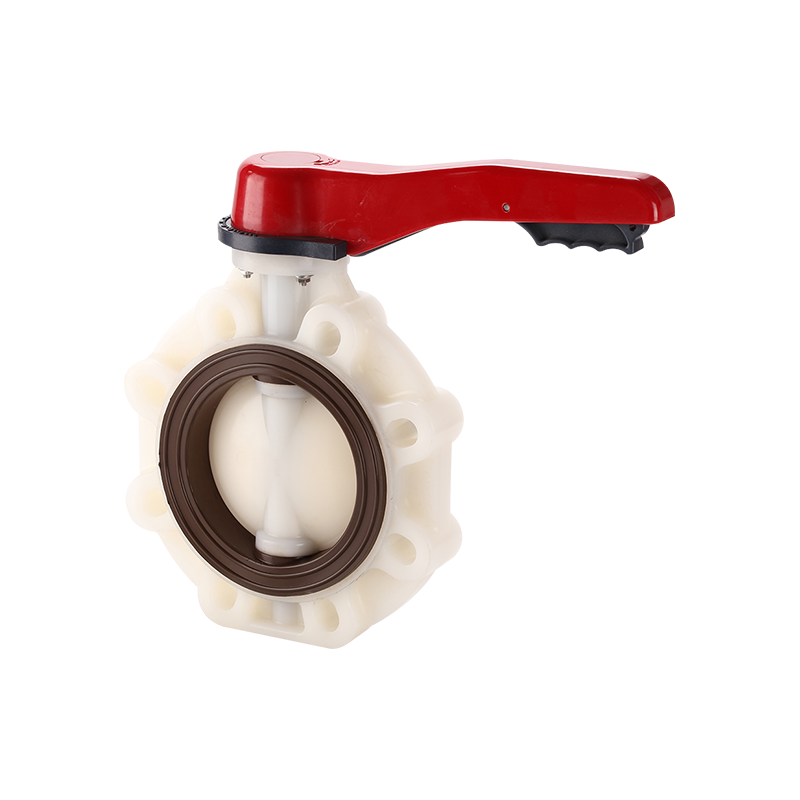

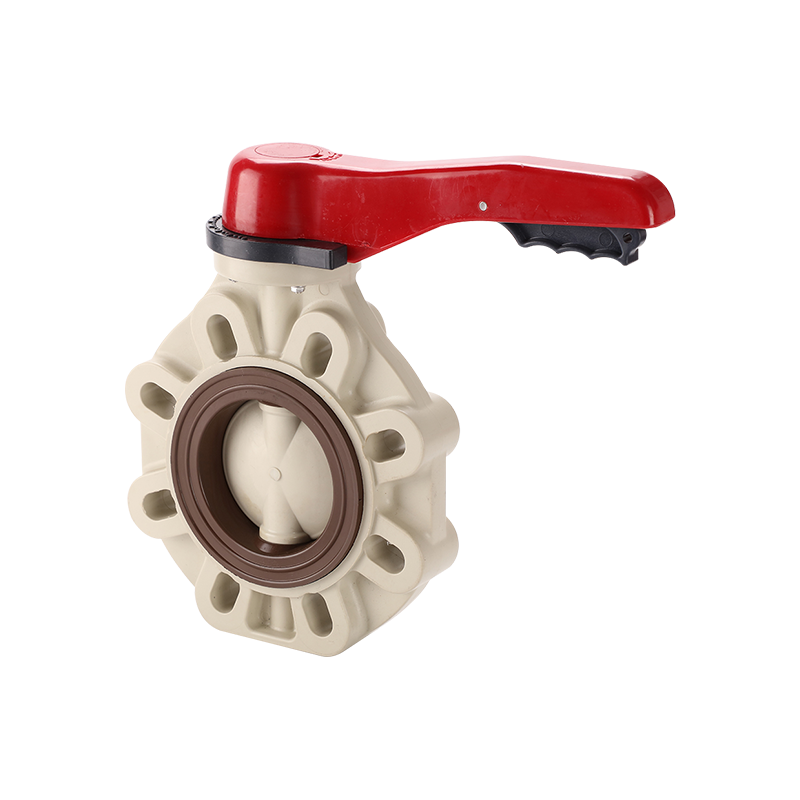

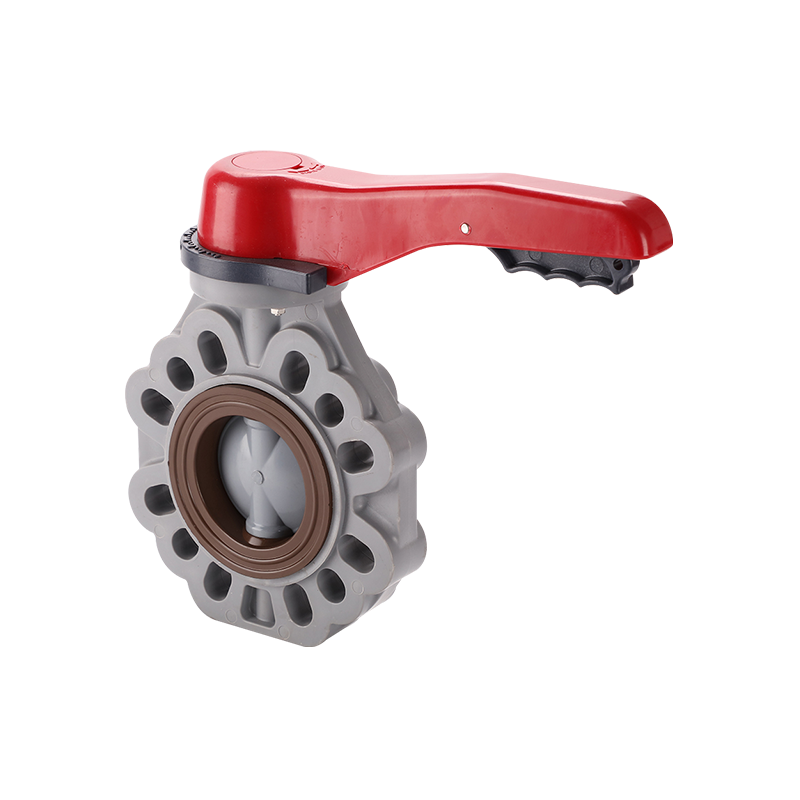

Leptir ventili s polugom u ovoj seriji izrađeni su s ojačanim tijelom i posebno dizajniranim sjedištem za pružanje pouzdane izolacije na četvrtinu okretaja i izvedbe prigušenja u općim industrijskim aplikacijama i aplikacijama za rukovanje vodom.
Ključne karakteristike:
• Posebno dizajnirano sjedište ventila poboljšava brtvljenje u usporedbi sa standardnim geometrijama sjedišta leptir ventila, smanjujući curenje u zatvorenom položaju.
• Zadebljano tijelo ventila s rebrima za pojačanje i bez šupljih dijelova projektirano je za smanjenje koncentracije naprezanja, povećavajući strukturnu čvrstoću u teškim radnim uvjetima kao što su skokovi tlaka, vibracije i mehanička opterećenja.
• Dizajn diska sa sfernim profilom poboljšava izdržljivost na sučelju sjedišta dok također poboljšava Cv (koeficijent protoka) ventila, smanjujući pad tlaka na ventilu u usporedbi s ravnijim profilima diska.
• Ručka poluge omogućuje brz, taktilan rad s četvrtinom okretaja s indikacijom položaja, što odgovara čestom uključivanju/isključivanju, kao i osnovnom prigušivanju.
Kombinacija ojačane strukture tijela i optimizirane geometrije diska omogućuje ventilu da zadrži cjelovitost brtvljenja i strukturnu pouzdanost tijekom ponovljenog ciklusa, što je posebno važno za vodove većeg promjera gdje su naprezanje tijela i opterećenje diska veći.
Uobičajene primjene uključuju postrojenja za pročišćavanje vode, HVAC sustave, opće kemijske procesne linije i industrijske cjevovode gdje je lakši, otporan na koroziju, četvrtokretni ventil poželjan u odnosu na teže metalne alternative. Konfiguracija poluge dobro je prilagođena manjim i srednjim promjerima gdje je ručni rad s četvrtinom okretaja praktičan bez rukovatelja zupčanikom.
