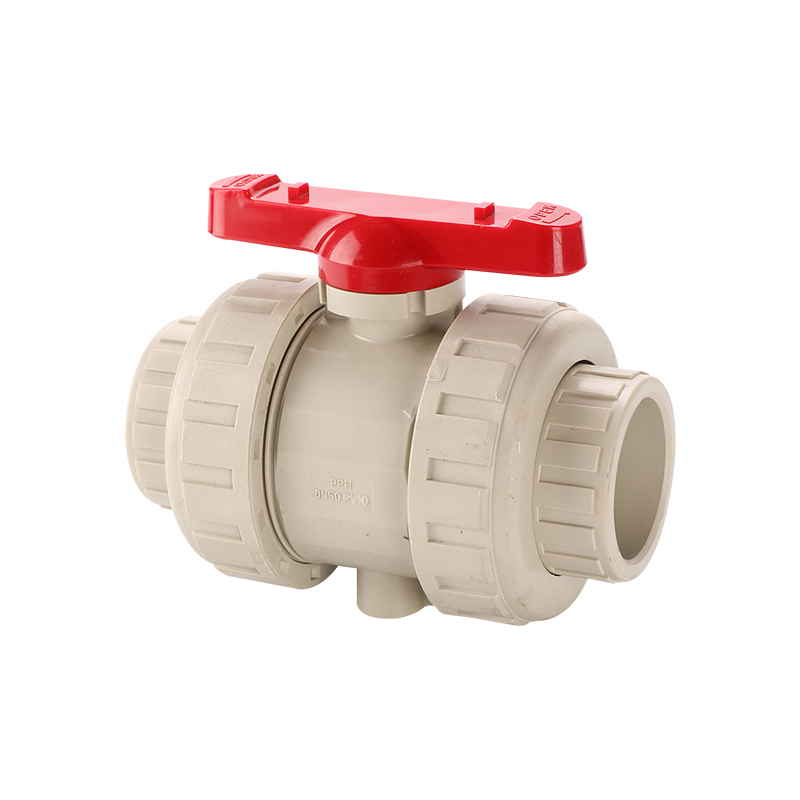

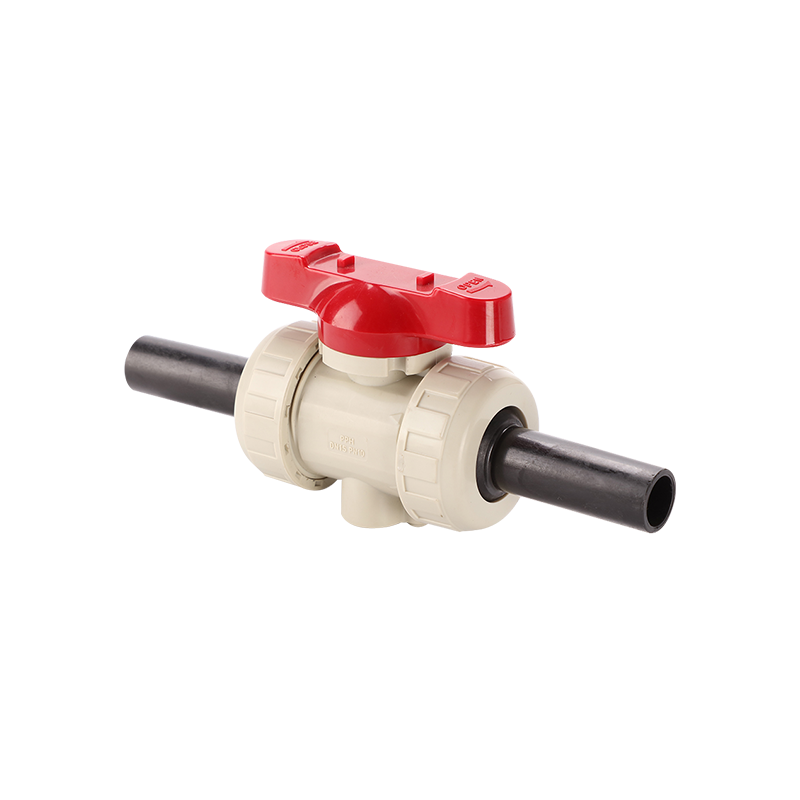

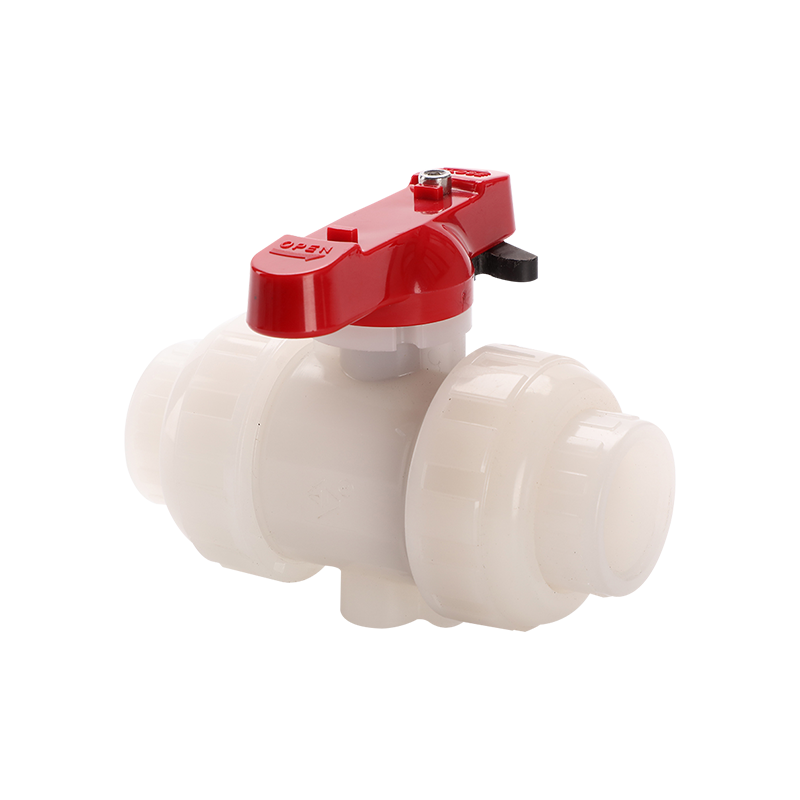

Prilagođeno Kuglasti ventil True Union Dobavljači, OEM/ODM tvornica

Puni provrt, deblja debljina stijenke, nazivni tlak do PN16 (UPVC, CPVC, PVDF)
Uređaj za zaključavanje (opcija), zaključavanje ručke može se izvršiti punim otvaranjem (zatvaranjem).
DN15-50 za potpunu uslugu vakuuma.
Duljina ventila premašuje zahtjeve dizajna HG-xx. Dulji kalem ima deblju kuglu, deblju PTFE brtvu, jači unutarnji čep i navoj.
lako se može pretvoriti s ručnog na automatski bez zamjene karoserije.
Novo donje postolje s rupom za umetak omogućuje da se ventil učvrsti na stolu ili ploči samo umetanjem metalnog umetka.
Uklanjanje ručke i postavljanje podignutih čepova u nosač omogućuje jednostavno rastavljanje ventila.
Postojeći slučajevi pokazuju da je zbog čimbenika kao što su greške pri ugradnji u tvorničke cjevovode, lako uzrokovati prenaprezanje spojne matice i curenje ili čak oštećenje. Stoga se ne preporučuje korištenje ventila sa spojnom strukturom iznad DN50.

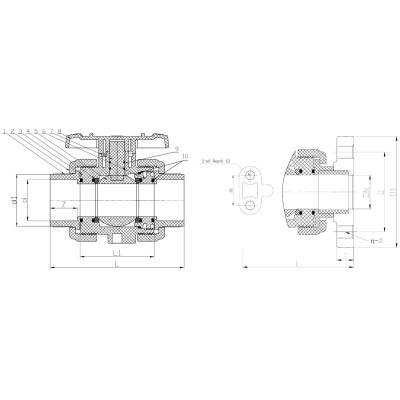

br.

dijelovi

Materijali

Zglobovi

PPH，UPVC，CPVC，PVDF，FRPP，PE

Union matica

PPH，UPVC，CPVC，PVDF，FRPP

Tijelo

PPH，UPVC，CPVC，PVDF，FRPP

Brtva sjedala

EPDM/FPM/FFKM PTFE

Lopta

PPH，UPVC，CPVC，PVDF，FRPP

Unutarnji utikač

PPH，UPVC，CPVC，PVDF，FRPP

stabljika

PPH，UPVC，CPVC，PVDF，FRPP

Ručka

ABS, PPG

stabljika O-ring

EPDM, FPM, FFKM

O-prsten

EPDM, FPM, FFKM

Tablica dimenzija（mm）

HG/DIN

DN	L1	kraj utičnice					Čeono zavaren kraj
		UPVC, CPVC			PPH, PVDF（zavareni）		PE，PPH
		d	Z	L #	d	L #	d1	d	L
									Kratko	dugo
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	fs	s3	Kraj konca		Kraj s prirubnicom
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7,3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7,3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7,3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	fs	s3	kraj utičnice
					UPVC, CPVC				PPH, PVDF（zavareni）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7,3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7,3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7,3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Kraj konca			Kraj s prirubnicom
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Pravi spojni kuglasti ventili kombiniraju stazu protoka punog provrta s uklonjivim spojnim spojem na oba kraja, dajući pogonima ventil koji pruža snažnu tlačnu izvedbu, a ostaje jednostavan za servisiranje ili uklanjanje s cjevovoda.

Ključne karakteristike:
• Dizajn punog provrta s debljom stijenkom podržava nazivne tlakove do PN16 u UPVC, CPVC i PVDF materijalima.
• Dodatni uređaj za zaključavanje osigurava ručicu u potpuno otvorenom ili potpuno zatvorenom položaju radi sigurnosti rada i postupaka zaključavanja.
• Veličine DN15-50 su ocijenjene za potpunu vakuumsku uslugu, proširujući prikladnost u aplikacije s negativnim tlakom.
• Duljina tijela premašuje zahtjeve HG-standardnog dizajna, dopuštajući deblju kuglu, deblju PTFE brtvu i jači unutarnji čep i navoj za veću dugoročnu izdržljivost.
• Ventil se može pretvoriti iz ručnog u automatski (pneumatski ili električni) pogon bez zamjene tijela, štiteći početno ulaganje u instalaciju kako se potrebe za automatizacijom razvijaju.
• Donji stalak s rupom za umetak omogućuje pričvršćivanje ventila na stol ili ploču pomoću samo metalnog umetka, bez dodatnih nosača.
• Uklanjanje ručke i postavljanje podignutih ušica u nosač omogućuje brzo rastavljanje uz pomoć alata radi održavanja.

Iskustvo na terenu pokazuje da greške u instalaciji u tvorničkim cjevovodima mogu dovesti do nejednakog pritiska na spojne matice, što dovodi do curenja ili oštećenja matice tijekom vremena u većim veličinama. Iz tog se razloga stil spajanja preporuča za upotrebu do DN50, s većim promjerima koji se bolje služe izvedbama kuglastih ventila s prirubnicom.

Uobičajene primjene uključuju procesne klipove, sustave za obradu vode, vakuumske vodove i instalacije koje se kasnije mogu automatizirati, što ovaj ventil čini fleksibilnim izborom za inženjere koji žele mogućnost nadogradnje metoda pokretanja bez redizajniranja cjevovoda.

Ručka za zaključavanje
Granični prekidač – kuglasti ventil
Nastavci vretena – kuglasti ventili
Ventilirana kugla – kuglasti ventil
HDPE kraj
Vodljivi polipropilenski materijal

P: Koje certifikate i jamstvo nudite?

Certificiran prema ISO 9001, ISO 14001, ISO 45001 i kineskoj TS licenci. 100% ispitan tlakom prije otpreme, zadovoljava ISO 5208 razred A standarda curenja. Jamstvo: 12 mjeseci od datuma otpreme.

P: Prihvaćate li OEM narudžbe? Što je MOQ?

Da. Prilagodba dostupna za materijal tijela, pečate, boju, logotip i pakiranje. MOQ za standardne proizvode je obično 10-50 komada; male probne narudžbe dobrodošle. Vrijeme isporuke: 15-30 dana.

P: Za koje medije su prikladni Baodi plastični ventili?

Ovisno o materijalu: UPVC za vodu i blage kiseline/lužine (0-60 ℃); CPVC za vruće kiseline i klor-lužine (0-93 ℃); PVDF za jake kiseline, kemikalije visoke čistoće i otapala (-20-120 ℃). Dostupni besplatni savjeti za odabir.
