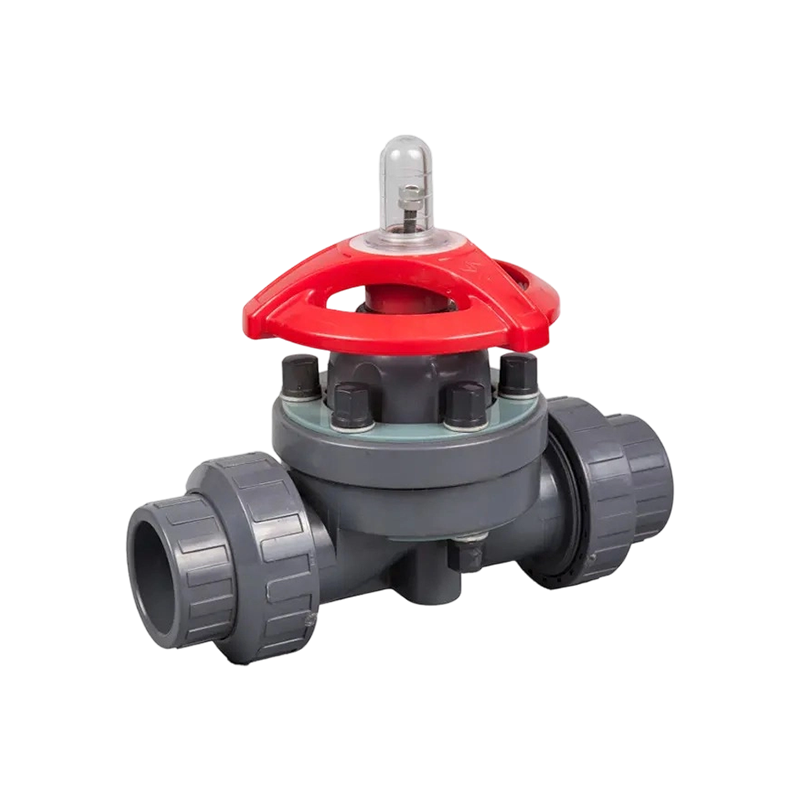

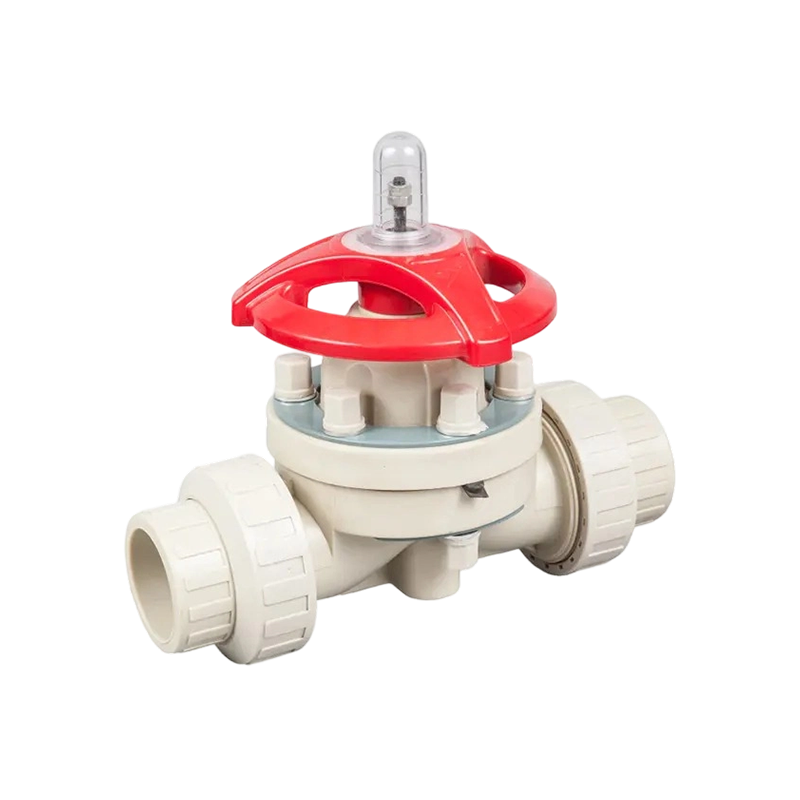

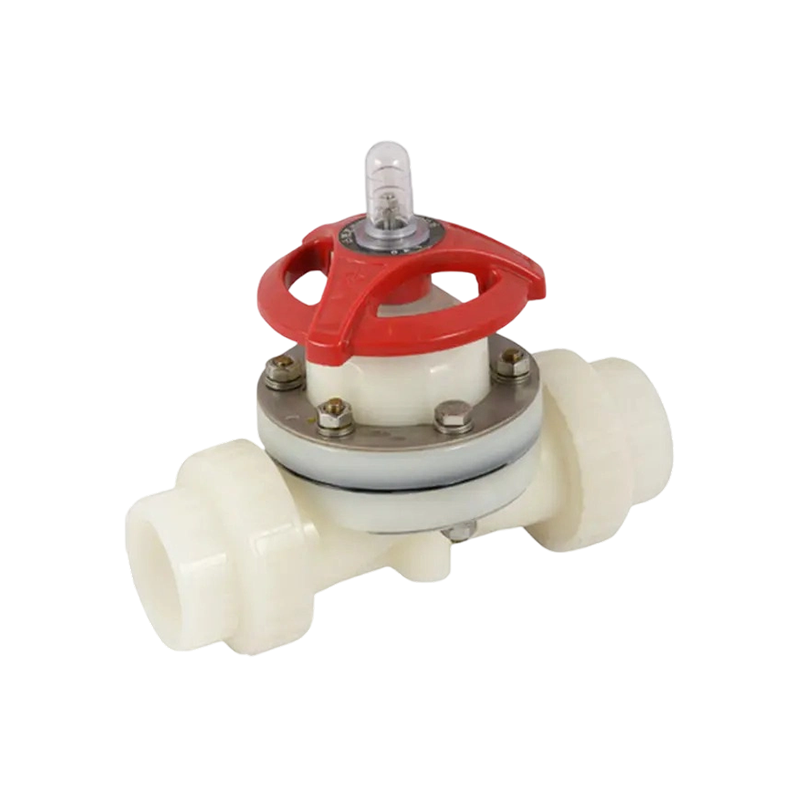

Pravi spojni membranski ventili dijele iste performanse brtvljenja kao i standardni membranski ventili s prirubnicom, dok dodaju uklonjivi spojni spoj na oba kraja tijela ventila, što omogućuje da se ventil izvadi iz cjevovoda radi pregleda, čišćenja ili zamjene bez ometanja okolnog sustava cjevovoda.
Ključne karakteristike:
• Učinak brtvljenja odgovara onima membranskih ventila s prirubnicom, podržanih istom konstrukcijom dijafragme i sjedišta koja se koriste preko linije membranskog ventila.
• Veliki kapacitet protoka kroz tijelo ventila podržava procesne vodove gdje je važno smanjiti pad tlaka.
• Spojne matice na oba kraja omogućuju brzo odvajanje od cjevovoda, pojednostavljujući održavanje, zamjenu ventila i rekonfiguraciju sustava bez rezanja ili ponovnog zavarivanja cijevi.
• Kompaktni dizajn kućišta smanjuje ukupnu duljinu instalacije u usporedbi s alternativama s prirubnicom, što je korisno u prostorno ograničenim rasporedima klizača i opreme.
Iskustvo na terenu u mnogim instalacijama pokazuje da su spojevi u obliku spoja najprikladniji za manje vodove. Pogreške u instalaciji u tvorničkim cjevovodima mogu izazvati neravnomjeran pritisak na spojne matice, što s vremenom dovodi do curenja ili oštećenja matice. Zbog toga se ovaj tip ventila preporučuje za veličine do DN50, s membranskim ventilima s prirubnicom koji se preporučuju za veće nazivne promjere gdje su naprezanje spoja i mehaničko opterećenje veće.
Uobičajene primjene uključuju klizače opreme, točke uzorkovanja, laboratorijske i pilot procesne linije te instalacije gdje se ventili moraju povremeno uklanjati radi čišćenja ili pregleda. Njegov kompaktni otisak i uklonjivi dizajn čine ga praktičnim izborom za proizvođače OEM opreme i proizvođače procesnih klizača koji rade unutar skučenog prostora i proračunskih ograničenja, dok i dalje pruža istu otpornost na koroziju i preciznu kontrolu protoka koji se nalaze u čitavom rasponu membranskih ventila.
